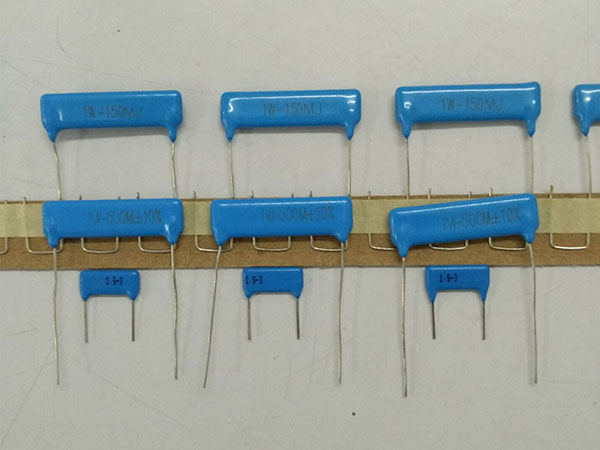

產品特點
■ 是高電壓電路用的高電阻值產品。
■ 是薄型的SIP形狀。
■ 使用了相當于UL94V-0的阻燃性涂料。
■ 由于使用了厚膜電阻（RuO2系），因此對壽命?長期變化十分穩定。
■ 端子無鉛電鍍品，符合歐盟RoHS。電極、電阻膜層、玻璃中所含的鉛玻璃不適用歐盟RoHS指令。
負荷特性曲線
在環境溫度70°C以上使用時，應按照左圖負荷特性曲線，減小額定功率。
主要參數
|
型號 |
額定功率（W） |
阻值范圍 |
阻值偏差 |
最高使用電壓 |

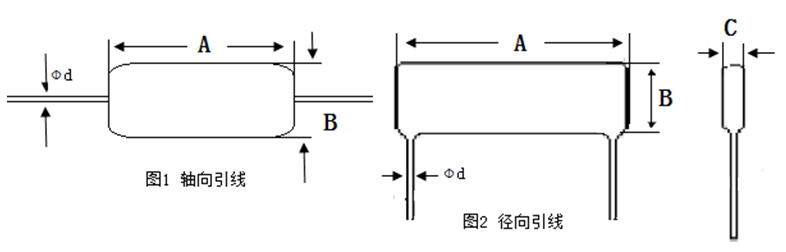

外形尺寸 |
備注 |
|||
|
A |
B |
C |
Фd |
||||||
|
8610 |
0.5 |
1M~1000M |
±5% |
1.5 KV |
10 |
5.0 |
2.0 |
0.5 |
圖1 |
|
8640 |
1 |
1M~1000M |
26 KV |
40 |
10 |
2.5 |
0.6 |
圖2 |
|
|
8660 |
2 |
1M~1000M |
30 KV |
60 |
60 |
3.0 |
0.6 |
圖1 |
|
額定環境溫度 : ＋70°C
使用溫度范圍 : －55°C～＋155°C
額定電壓是√額定功率×公稱電阻值 所算出的值或表中最高使用電壓兩者中小的值為額定電壓。
電氣特性
|
試驗項目 |
性能要求 |
試驗方法 |
|
過載（短時間） |
△R≤±（1%R+0.05Ω） |
2.5倍額定電壓、5秒 |
|
可焊性 |
沾錫面積不小于95% |
260±10℃、2±0.5S |
|
引出端強度 |
△R≤±（1%R+0.05Ω） |
拉力：20N、10±1S 彎曲：2×900 扭轉：2×1800 |
|
耐焊接熱 |
△R≤±（1%R+0.05Ω） |
260±10℃ 10±1S or 350±5℃、3.5±0.5S |
|
溫度快速變化 |
△R≤±(1%R+0.05Ω) |
-55±3℃、30min; 155±3℃、30min 5次循環 |
|
斷續過負荷 |
△R≤±(5%R+0.1Ω) |
2.5倍額定電壓 通1S、斷25S 10000次循環 |
|
電阻溫度系數 |
TCR≤±200PPM/℃ |
高于室溫100℃、恒溫30～40min |
|
耐久性 |
△R≤±(5%R+0.1Ω) |
70±2℃、1000h，額定直流電壓 1.5小時ON、0.5小時OFF的周期. |
|
穩態濕熱 |
△R≤±(5%R+0.1Ω) |
40±2℃、90～95%RH、56天 |
